Casiers d'échange (Ecole Secondaire de Nyon Marens)
Concept
Le meuble posé dans le hall de l'école permet aux élèves d'échanger leurs affaires. Un capteur de proximité (PIR HC-SR501) détecte le mouvement d'une personne et le meuble joue une animation prédéfinie.
Il a été réalisé par une classe de 9e ARMOS pour le cours d'économmie/droit. Le meuble permet de donner une deuxième vie aux objets qu'on n'utilise plus.
Objectifs didactiques
- Réaliser un travail en équipe d'environ 4 personnes
- Réunir les forces/compétences et réaliser un projet multidisciplinaire, découvrir l'approche projet et ses étapes
- Découvrir les moyens de fabrication d'un FabLab: découpe laser, découpe vinyle, impression 3d, électronique
- Documenter le projet et sa réalisation afin qu'il soit reproductible (publié sur internet)
- Favoriser la créativité et susciter de l'intérêt pour les branches scolaires par des problèmes concrets à résoudre
Participants
Elèves
- Adrian
- Adriana
- Alexandra
- Anastacia
- Ena
- Florian
- Inès
- Julia
- Kalie
- Lina
- Noam
- Numa
- Rayan
- Thomas
- Viktoria
- Zoë
Enseignants
- Akiko Bruhin
- Marilyn Porporato
- Timothée Tramaux
Fablab
- Gregor Bruhin
Conception et Réalisation
Code source: https://github.com/FabLab-LaCote/CasierESNM
Réalisation des casiers

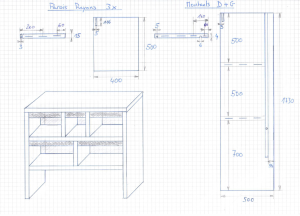

Plans
Signalétique
Electronique
Lumière et effets visuels
| N° | Article | Description | Photo | Spécifications | Fournisseur | Prix (CHF) | Pièces |
|---|---|---|---|---|---|---|---|
| 1 | Microcontrôleur Arduino Nano |  | Aliexpress | 3 | 1 | ||
| 2 | Capteur de proximité PIR HC-SR501 |  | Aliexpress | 1.10 | 2 | ||
| 3 | Ruban LED 5m 5V WS2812B | Aliexpress | 40 | 1 | |||
| 4 | Alimentation 5V 8A | Aliexpress | 12 | 1 | |||
| 5 | … |
Divers
Limitations et Idées d'améliorations
Mise en place et Suivi
